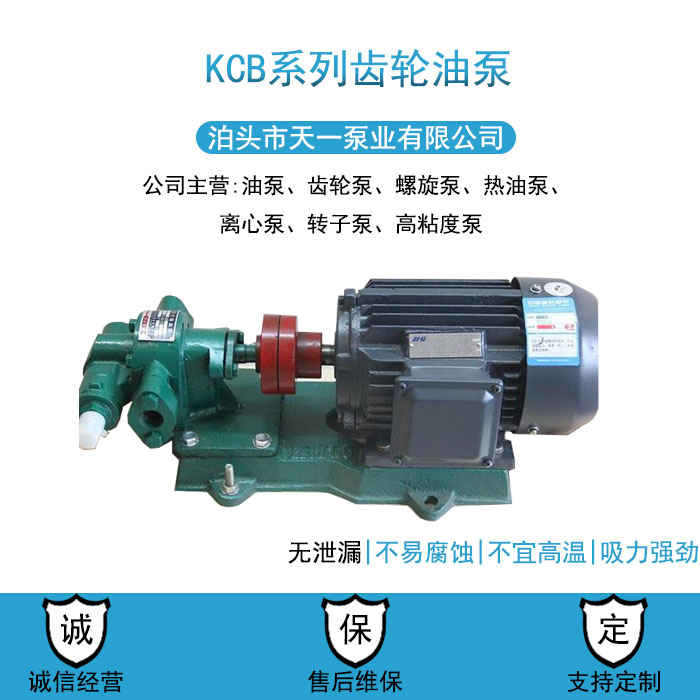

KCB系列齿轮油泵是我国的传统产品,结构和设计是50年代初期引进苏联的产品,具有结构简单,实用,使用维护方便等特点。KCB系列齿轮泵均设有保护阀,当KCB齿轮油泵超载时自动打开可对电机起保护作用,但不能作为常开式溢流阀来调节泵的工作压力。
KCB系列齿轮油泵的特点:
1、 该电动抽油泵结构简单紧凑,使用和保养方便。
2、 具良好的自吸性,故每次开泵前不须灌入液体。
3、 润滑是靠输送的液体而自动达到的,故日常工作时无须另加润滑液。
4、利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在油泵工作中受到不可避免的液压冲击时,能起到良好的缓冲作用。
KCB系列齿轮油泵用途:
KCB系列齿轮油泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于120℃,粘度为5×10-6~1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。
KCB系列齿轮油泵应用范围:
KCB系列齿轮油泵在输油系统中可用作传输、增压泵;
KCB系列齿轮泵在燃油系统中可用作输送、加压、喷射的燃油泵;
在液压传动系统中可用作提供液压动力的液压泵;
KCB系列齿轮泵在工业领域中,均可作润滑油泵用;
KCB系列齿轮油泵结构特点:
本系列KCB系列齿轮油泵主要有齿轮、轴、泵体、保护阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。KCB系列齿轮油泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力小,因此轴承负荷小,磨损小,KCB系列齿轮油泵效率高。
KCB系列齿轮泵设有保护阀作为超载保护,保护阀的全回流压力为泵额定排除压力的1.5倍,
KCB系列齿轮油泵也可在允许排出压力范围内根据实际需要另外调整。但注意本保护阀不能作减压阀的长期工作,需要时可在管路上另行安装。
从主轴外伸端向泵看,为顺时针旋转。
