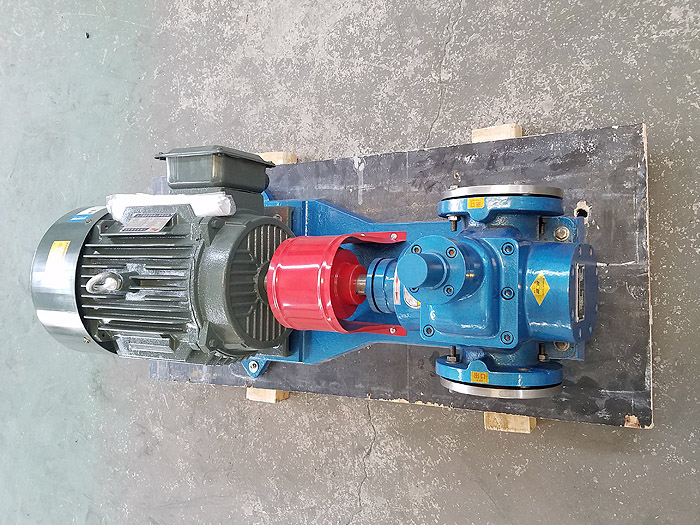

齿轮泵具效率、噪声低，并具有良好的节能效果。 泵轴端密封设计为两种形式，一种为机械密封，一种是填料密封，可根据具体使用情况和用户要求确定。本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无困液现象，噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域
泵设有保护阀作为超载保护，保护阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本保护阀不能作减压阀长期工作，需要时可在管路上另行安装。
型号 | 流量 Q | 转速 n | 排出压力 p | 汽蚀余量 | 效率 | 电动机 |
|
|
m3/h | L/min | 功率KW | 型号 |
|
|
|
|
|
KCB-18.3 | 1.1 | 18.3 | 1400 | 1.45 | 5 | 44 | 1.5 | Y90L-4 |
2CY-1.1/1.45 |
|
|
|
|
|
|
|
|
KCB-33.3 | 2 | 33.3 | 1420 | 1.45 | 5 | 44 | 2.2 | Y100L1-4 |
2CY-2/1.45 |
|
|
|
|
|
|
|
|
kcb-55 | 3.3 | 55 | 1400 | 0.33 | 7 | 41 | 1.5 | Y90L-4 |
2CY-3.3/0.33 |
|
|
|
|
|
|
|
|
KCB-83.3 | 5 | 83.3 | 1420 | 0.33 | 7 | 43 | 2.2 | Y100L1-4 |
2CY-5/0.33 |
|
|
|
|
|
|
|
|
KCB-135 | 8 | 135 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 |
2CY-8/0.33 |
|
|
|
|
|
|
|
|
KCB-200 | 12 | 200 | 1440 | 0.33 | 5 | 46 | 4 | Y112M-4 |
2CY-12/0.33 |
|
|
|
|
|
|
|
|
KCB-300 | 18 | 300 | 960 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 |
2CY-18/0.36 |
|
|
|
|
|
|
|
|
KCB-483.3 | 29 | 483.3 | 1440 | 0.36 | 5.5 | 42 | 11 | Y160M-4 |
2CY-29/0.36 |
|
|
|
|
|
|
|
|
KCB-633 | 38 | 633 | 970 | 0.28 | 6 | 43 | 11 | Y160L-6 |
2CY-38/0.28 |
|
|
|
|
|
|
|
|
KCB-960 | 58 | 960 | 1470 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
2CY-58/0.28 |
|
|
|
|
|
|
|
|
KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
KCB-1600 | 95 | 1600 | 980 | 45 | Y280S-6 |
|
|
|
KCB-1800 | 112 | 1800 | 740 | 0.6 | 7.5 | 43 | 55 | Y315S-8 |
KCB-2500 | 150 | 2500 | 985 | 75 | Y315S-6 |
|
|
|
KCB-2850 | 170 | 2850 | 740 | 0.6 | 8 | 44 | 90 | Y315L1-8 |
KCB-3800 | 230 | 3800 | 989 | 110 | Y315L1-6 |
|
|
|
KCB-4100 | 245 | 4100 | 743 | 0.6 | 8 | 44 | 132 | Y355M1-8 |
KCB-5400 | 325 | 5400 | 989 | 160 | Y355M1-6 |
|
|
|
KCB-5600 | 330 | 5600 | 744 | 0.6 | 8 | 44 | 160 | Y355M2-8 |
KCB-7600 | 460 | 7600 | 989 | 200 | Y355M3-6 |
|
|
|
KCB-7000 | 420 | 7000 | 744 | 0.6 | 8 | 44 | 185 | Y355L1-8 |
KCB-9600 | 570 | 9600 | 989 | 250 | Y355L2-6 |
|
|
|
齿轮泵适用于各个行业，输送的介质范围比较广泛，径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。 困油现象 原因：液压油在渐开线齿轮泵运转过程中，因齿轮相交处的封闭体积随时间改变，常有一部分的液压油被密封在齿间，如图所示，称为困油现象，因液压油不可压缩将使外接齿轮产生大的振动和噪声，影响系统正常工作。 措施：在前后盖板或浮动轴套上开卸荷槽，开设卸荷槽的原则：两槽间距为小闭死容积，而使闭死容积由大变小时与压油腔相通，闭死容积由小变大时与吸油腔相通。
